Wählen Sie die richtigen Kabel und Leitungen für Ihre Elektroarbeiten
Wählen Sie die richtigen Kabel und Leitungen für Ihre Elektroarbeiten
Wenn Sie elektrische Arbeiten im Haus durchführen – sei es das Verlegen neuer Leitungen, der Austausch einer Lampe oder die Installation von Steckdosen – ist die Wahl der richtigen Kabel und Leitungen entscheidend. Es geht dabei nicht nur um Funktionalität, sondern vor allem um Sicherheit und Langlebigkeit. Falsche Entscheidungen können zu Überhitzung, Kurzschluss oder im schlimmsten Fall zu Bränden führen. Hier erfahren Sie, wie Sie die passenden Kabel und Leitungen für Ihre Elektroarbeiten auswählen.
Unterschied zwischen Kabeln und Leitungen
Obwohl die Begriffe oft synonym verwendet werden, gibt es einen klaren Unterschied:
- Leitungen bestehen aus einem oder mehreren Kupferdrähten mit Isolierung und werden meist für feste Installationen innerhalb von Gebäuden verwendet, wo sie in Rohren oder Kanälen geschützt liegen.
- Kabel sind robuster, besitzen zusätzliche Isolations- und Schutzschichten und eignen sich für den Einsatz im Freien, im Erdreich oder in Bereichen mit mechanischer Belastung.
Als Faustregel gilt: Leitungen für geschützte Inneninstallationen – Kabel für feste oder beanspruchte Installationen im Außenbereich.
Die richtige Leiterart wählen
In der Elektroinstallation unterscheidet man zwei Hauptarten von Leitern:
- Massive Leiter (eindrähtig) – werden in festen Installationen verwendet, wo keine Beweglichkeit erforderlich ist. Sie lassen sich leicht in Klemmen und Dosen anschließen.
- Feindrähtige Leiter (flexibel) – kommen dort zum Einsatz, wo Beweglichkeit gefragt ist, etwa bei Leuchten, Verlängerungskabeln oder Geräten. Sie sind biegsam und brechen nicht so leicht.
Für Hausinstallationen werden meist massive Leiter verwendet, während flexible Leiter ideal für bewegliche Anschlüsse sind.
Querschnitt und Belastbarkeit
Der Leiterquerschnitt bestimmt, wie viel Strom eine Leitung sicher führen kann, ohne zu überhitzen. In Wohngebäuden sind folgende Querschnitte üblich:
- 1,5 mm² – für Beleuchtungskreise und Schalter.
- 2,5 mm² – für Steckdosen und Geräte mit höherer Leistung.
- 4 mm² und größer – für leistungsstarke Verbraucher wie Herde, Wärmepumpen oder Wallboxen.
Beachten Sie stets die Vorgaben der DIN VDE 0100-Normenreihe und berechnen Sie die Belastung korrekt. Im Zweifel sollte immer ein Elektrofachbetrieb hinzugezogen werden.
Isolierung und Kennzeichnung
Kabel und Leitungen sind mit unterschiedlichen Isolationsmaterialien erhältlich, je nach Einsatzort:
- PVC-Isolierung – Standard für trockene Innenräume.
- Gummi- oder Silikonisolierung – geeignet für hohe Temperaturen oder flexible Anwendungen.
- Halogenfreie Isolierung – entwickelt für erhöhte Brandsicherheit, da sie im Brandfall keine giftigen Gase freisetzt.
Die Kennzeichnung auf dem Kabel gibt Auskunft über den Typ. Beispiele:
- NYM-J – Installationsleitung für feste Verlegung in trockenen Räumen.
- NYY-J – robustes Erdkabel für Außen- und Erdverlegung.
- H05VV-F – flexible Leitung für den Anschluss von Geräten im Innenbereich.
Lesen Sie die Kennzeichnung sorgfältig, bevor Sie kaufen oder installieren.
Einsatzort: Innen, Außen oder Erdreich
Das Umfeld, in dem das Kabel verwendet wird, ist entscheidend:

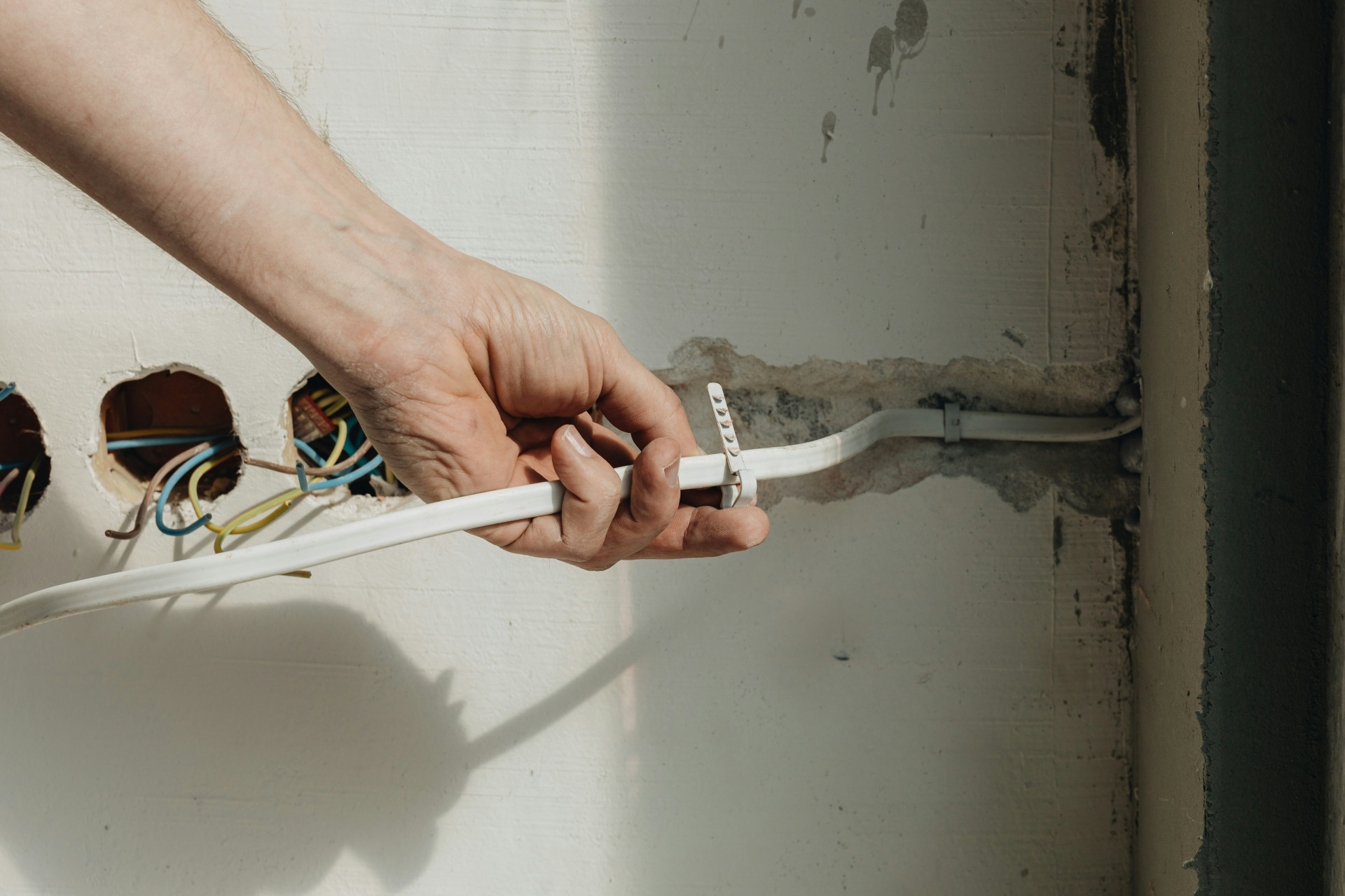

- Innenbereich: Verwenden Sie Installationsleitungen wie NYM-J, die in Wänden oder Installationsrohren verlegt werden.
- Außenbereich: Nutzen Sie wetterbeständige Kabel wie NYY-J, die Feuchtigkeit und Temperaturschwankungen standhalten.
- Erdverlegung: Verwenden Sie ausschließlich zugelassene Erdkabel (z. B. NYY-J) und achten Sie auf die richtige Verlegetiefe und Schutzmaßnahmen wie Sandbett und Warnband.
Ein Innenkabel im Außenbereich zu verwenden, ist ein häufiger Fehler, der zu Isolationsschäden und Kurzschlüssen führen kann.
Læs også:
Sicherheit und Vorschriften

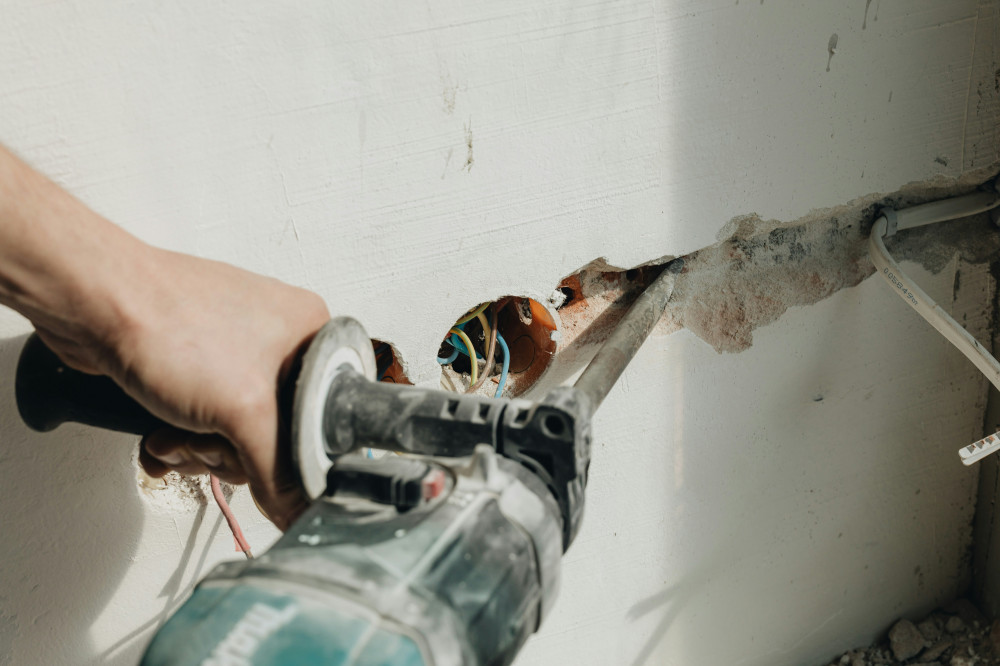

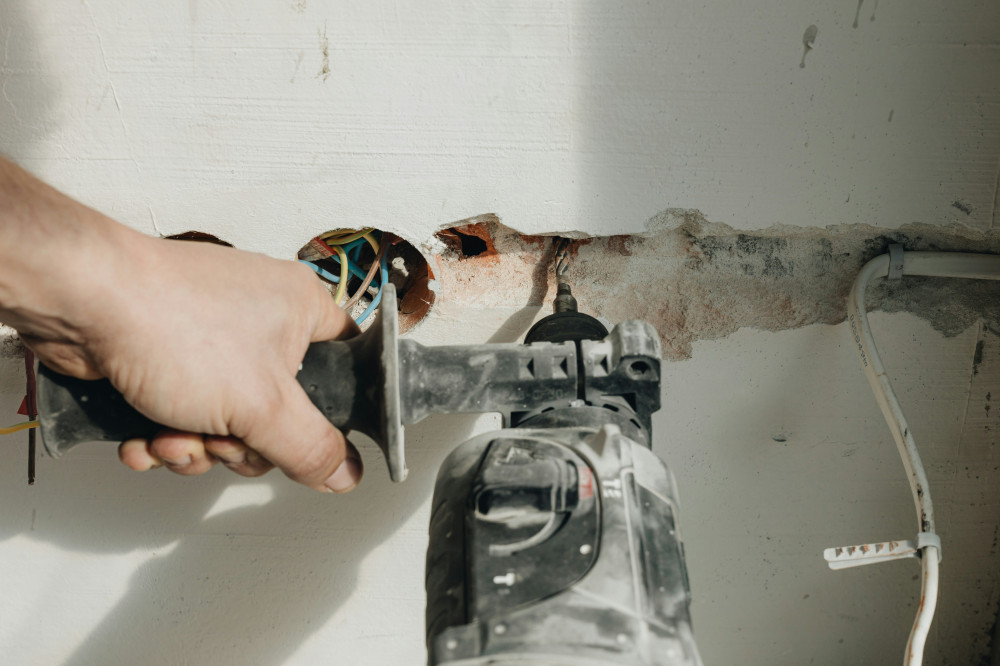

Elektroinstallationen in Deutschland unterliegen strengen Sicherheitsvorschriften. Kleinere Arbeiten wie der Austausch einer Leuchte oder das Anbringen eines Steckers dürfen Sie selbst durchführen. Feste Installationen – etwa das Verlegen neuer Leitungen in der Wand – sind jedoch ausschließlich Elektrofachkräften vorbehalten.
Beachten Sie immer:
- Strom abschalten, bevor Sie arbeiten.
- Nur geprüfte Materialien mit CE- oder VDE-Kennzeichnung verwenden.
- Keine unzulässigen Verbindungen in Wänden oder Decken herstellen – nur in zugelassenen Abzweigdosen.
Sicherheit hat immer Vorrang vor Kostenersparnis.
Tipps für Kauf und Lagerung
Achten Sie beim Kauf auf Qualität und Zertifizierung. Billige Produkte können dünnere Leiter oder minderwertige Isolierungen haben. Lagern Sie Kabel trocken und geschützt vor direkter Sonneneinstrahlung, da UV-Licht die Isolierung beschädigen kann. Kaufen Sie lieber etwas mehr Länge, um bei der Installation flexibel zu bleiben.
Das richtige Kabel sorgt für Sicherheit und Langlebigkeit
Die Wahl der passenden Kabel und Leitungen ist nicht nur eine technische, sondern auch eine sicherheitsrelevante Entscheidung. Mit dem richtigen Material, dem passenden Querschnitt und der Beachtung der Vorschriften schaffen Sie eine zuverlässige Elektroinstallation, die viele Jahre sicher funktioniert. Für größere Arbeiten sollten Sie jedoch immer einen qualifizierten Elektriker beauftragen – das gibt Ihnen Sicherheit und schützt Ihr Zuhause.
